格栅除污机

  • 格栅除污机
格栅除污机

格栅除污机

一、产品简介


ZD-GS型回转式格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理设备,可广泛地应用于城市污水处理。自来水行业、电厂进水口,同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备,固液筛分设备之一。
ZD-GS型回转式格栅除污机是由一种耙齿厂装配成一组回转格栅链。在电机减速器的驱动下,耙齿链进行逆水流方向运动。
耙齿链运转到设备的上部时,由于槽轮和弯轨的导向,使每组耙齿之间产生相对自清运动,大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。按水流方向耙齿链类同于格栅,在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以使水流畅通流过。整个工作过程是连续的,也可以是间歇的。
三、特点:
该设备在无人看管的情况下可连续稳定工作,设置了过载保护装置,在设备发生故障时,会自动停机,可以避免设备超负荷工作。
本设备可以根据用户需要任意调节设备运行间隔,实现周期性运转;可以根据格栅前后液位差自动控制;并且有手动控制功能,以方便检修。用户可根据不同的工作需要任意选用。
由于该设备结构设计合理,在设备工作时, 自身具有很强的自净能力,不会发生堵塞现象, 所以日常维修工作量很少。

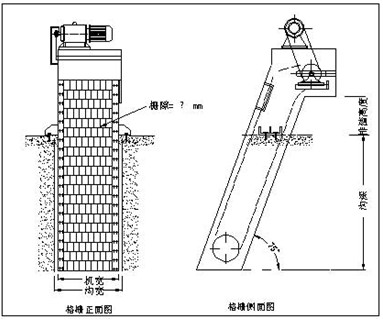

示意图

四、技术参数和选型
1.设备和耙齿规格
设备规格按机宽尺寸分300-3600型。机宽超过1800mm,则做成并联机。耙齿栅隙分为1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各种规格,选型由过水量、高度、固液分离总量和所分离物质的形状、颗粒大小来选择,同时选配不同的材质。
2.设备长短规格
设备标准沟深为1535mm,可根据用户需要及使用实际情况任意加长。其它规格另行设计。

型号
GS300
GS400
GS500
GS600
GS700
GS800
GS900
GS1000
GS1100
GS1200
GS1250
GS1500
栅前水深
1.0(m)
过栅流速
0.5-1.0(m/s)
耙齿栅隙
mm
1
过水量m³/d
1850-
3700
2080-
4160
2900-
5800
3700-
7400
4500-
9000
5300-
10600
6000-
12000
7000-
14000
7800-
15600
8600-
17200
9000-
18000
11000-
22000
3
3700-
7400
4100-
8200
5700-
11400
7500-
15000
9000-
18000
10600-
21200
12300-
24600
14000-
28000
15600-
31200
17200-
34400
18000-
36000
22000-
44000
5
4500-
9000
5200-
10400
7100-
14200
9200-
18400
11200-
22400
13000-
26000
15000-
30000
17400-
34800
19400-
38800
21000-
42000
22500-
45000
24000-
48000
10
5300-
10600
6200-
12400
8800-
17600
11000-
22000
13500-
27000
16000-
32000
17400-
34800
21100-
42200
24000-
48000
25000-
50000
26000-
52000
27000-
54000
20
5500-
11000
6650-
13000
9000-
18000
11500-
23000
14000-
28000
17000-
34000
19000-
38000
22000-
44000
25000-
50000
27000-
54000
28000-
56000
29000-
58000
30
7100-
14200
8600-
17200
11700-
23400
14900-
29800
18200-
36400
22100-
44200
24700-
49400
28600-
57200
32500-
65000
35100-
70200
36400-
72800
37700-
75400
40
7800-
15600
10200-
20400
14500-
29000
18800-
37600
23000-
46000
27000-
54000
31500-
63000
36000-
72000
40400-
80800
44500-
89000
46500-
93000
57500-
115000
50
10200-
20400
13250-
26500
18850-
37700
24450-
48900
29900-
59800
35100-
70200
40950-
81900
46800-
93600
52000-
104000
57200-
114400
59800-
119600
74100-
148200

注:并联机的过水流量按以上型号乘2即得。如GS2000型固液分离机为两台GS1000型并联,其栅隙为10mm,则过水流量为:42200-84400m³/d

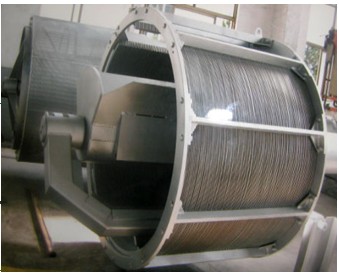

ZD-ZG转鼓式格栅除污机
一、产品简介
ZD-ZG型转鼓式格栅是将水源取水口漂浮物和沉积物打捞清除,并将栅渣挤干脱水后排出。
适用于城市给水/排水,工业给水/排水等取水口用以截除水体中的污物。
二、工作原理

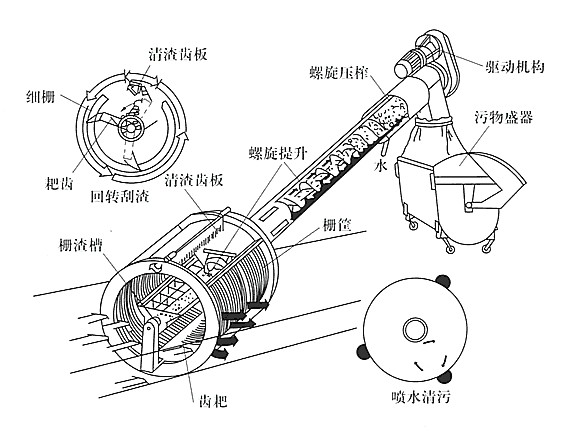

转鼓式格栅除污机又称细栅过滤器或螺旋格栅机,是一种集细格栅除污机、栅渣螺旋提升机和栅渣螺旋压榨机于一体的设备。
格栅片按栅间隙制成鼓形栅筐,处理水从栅筐前流入,通过格栅过滤,流向水池出口,栅渣被截留在栅面上,当栅内外的水位达到差值时,安装在中心轴上的旋转齿耙回转清污,当清渣齿耙把污物扒集至栅筐顶点的位置时(时钟1 2点),开始卸渣(能靠自重下坠的栅渣卸入栅渣槽);而后又后转150,被栅筐的清渣齿板把粘附在耙齿上的栅渣自动刮除,卸入栅渣槽。栅渣由槽底螺旋输送器,至上部压榨段压榨脱水后外运,栅渣固含量可达35%—45%DS。

三、结构及安装方式
